模具电加热管因为加热快、安装方便等优点被用于各种模块、模型加热。像封口机、塑型机、卷边机等。那么在设计模具的时候怎么给模具开孔是很多机械设计师头疼的问题，因为只有模具电加热管的管径和模具孔的直径配合起来才能使电加热管寿命更好，加热更快。

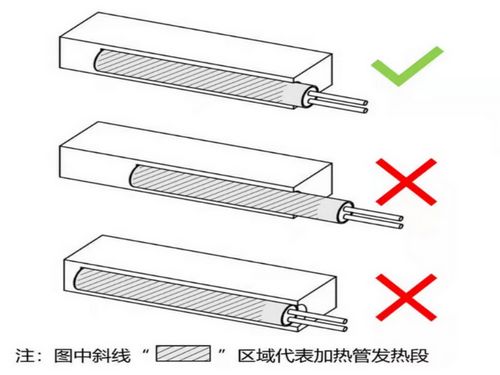

  之前文章“如何根据模具加热管来确定模具的开孔？”中介绍了模具孔大小怎么开，今天文章给大家介绍一下模具电加热管安装时孔开多深？模具电加热管在安装的时候不是随便开多深都可以的，具体要看电加热管的发热区情况。见下面示意图：

1、第一种情况是正确安装方式

  根据示意图可以看到斜划线的部分是指模具电加热管的加热区，空白区域是冷区，安装的时候漏出一小部分的冷区是可以的。

2、第二种情况是错误安装方式

  这样的安装方式把模具电加热管的加热区漏出了模具外。因为空气的热传导没有靠近金属的热传导快，所以漏出的部分的温度会越来越高，很快就会烧断里面的电阻丝或者烧坏电加热管管壁出现裂开和发黑情况，这时的模具电加热管就不能使用了。

3、第三种情况也是错误安装方式

  这种安装方式把孔开的太深了，模具电加热管的引线都在孔内了。因为模具电加热管在通电使用的时候模具孔内的温度会很高，加热管的电源线正常可以耐温200度左右，这时候就会把电源线烧焦、烧断。

  经过对上面三种安装方式的分析，我们可以知道模具电加热管安装时孔开多深最合适，不能太深也不能太浅，根据模具电加热管长度开很合适，一定保证加热区不能露在外面，电源线不能没入孔内。
